[TUT] PSP LED Mod

[Gast220111]

LED Lighted PSP Mod



Dieses ist definitiv ein schwieriger Mod, da die Materialien klein und die Räume eng sind. Dieser Mod ist also auf deine eigene Gefahr. Guckt, dass ihr gut Löten könnt, weil das ist eine ziemlich schwierige Sache, da man leicht etwas beschädigen kann. Ihr wollt ja nachher nicht enttäuscht sein.


Werkzeuge:
Schraubendreher ca.1,2mm - 1,4mm
Lötstation (15-20 watt)
Abisolierzange für die feinen Drähte /geht auch ein Messer wenn man es kann
Feine Pinzette
Einen ca.2mm dünnen Bohrer

Versorgungsmaterialien:
Magnet-30AWG (Emaille beschichtet) (KEINEN 30AWG Kynar)
0603 SMD LED's
10 Ohm Resistor

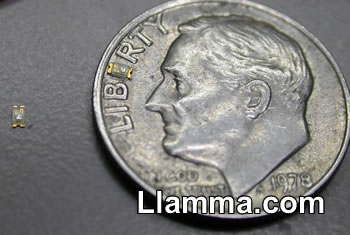

Also als erstes die Größe Referenz der Led's ist ungefähr so groß wie das E in der Freiheit auf einem Groschen. Hier ein Bild:

Es ist am besten eine federgelagerte Pinzette zu benutzen.

Zuerst musst du mit der Abisolierzange etwas von der roten Emaillebeschichtung weg abmachen, um das Kupfer zu kommen.

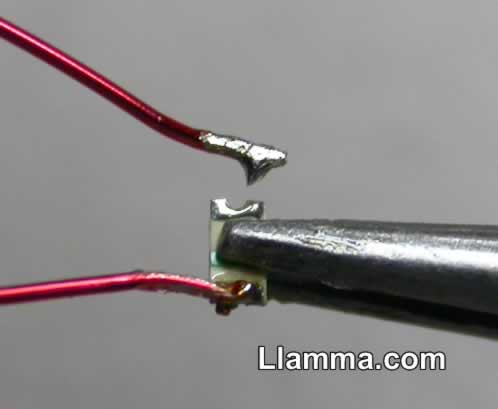

Danach lötest du die Kabel an der LED fest.

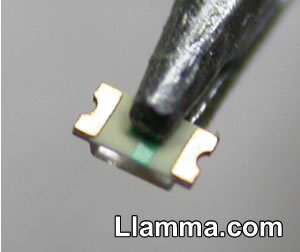

Sobald du das erledigt hast geht es weiter. Die grüne Markierung auf der Unterseite der LED musst du beachten, der „Pfeil“ zeigt dir die Kathode oder auf die Grundseite der LED an. Auf diesem Foto würde die Kathode zu der linken Leitung zeigen. (einmal zusammengelötet wird die Konstruktion sehr empfindlich, die Leitungen versuchen nicht mehr zuviel zu verbiegen, die LED könnte brechen).

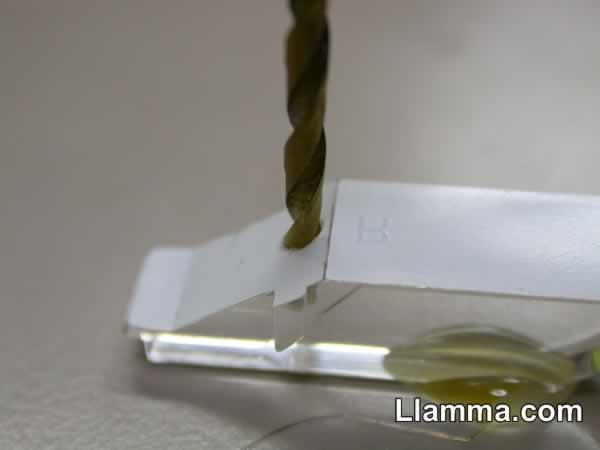

Die Schultertaste vorbereiten, und dann eine kleine Bohrung durchführen. Es wird ein ca. 2mm Bohrer benutzt. Benutze die kleinen Plastikvorsprünge als Orientierung zum bohren um die gleichen Abstände bei beiden Schultertasten einzuhalten. Und man sollte auch nur so tief bohren wie die Plastikvorsprünge damit es mit der Tiefe gleich bleibt.

Hier ist ein anderer Winkel der fertig gebohrten Schultertaste.

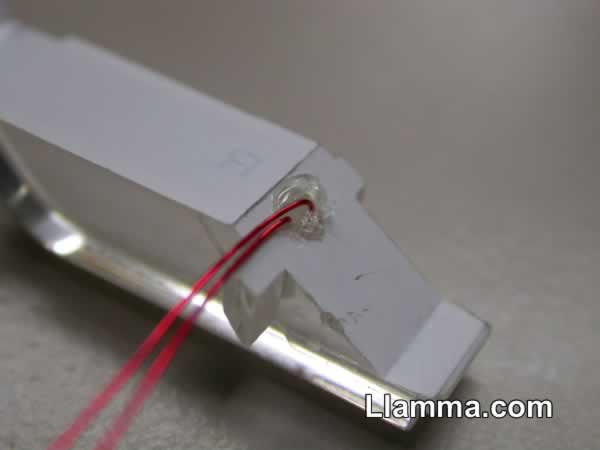

Füllt ein wenig heißen Kleber in das gebohrte Loch wenn die LED drin ist um das Loch zu schließen. Die LED so tief einsetzen wie möglich und sie mit der hellen Seite nach außen richten.

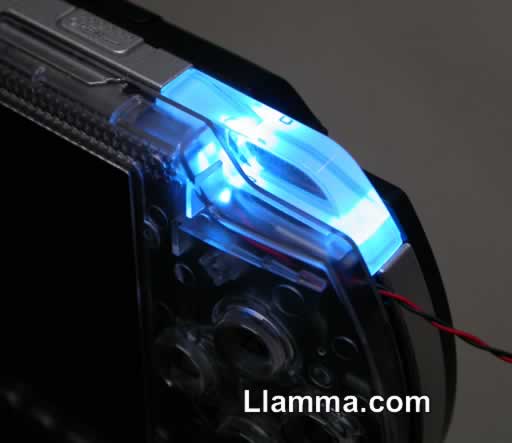

So ähnlich sollte es dann auch bei euch aussehn.

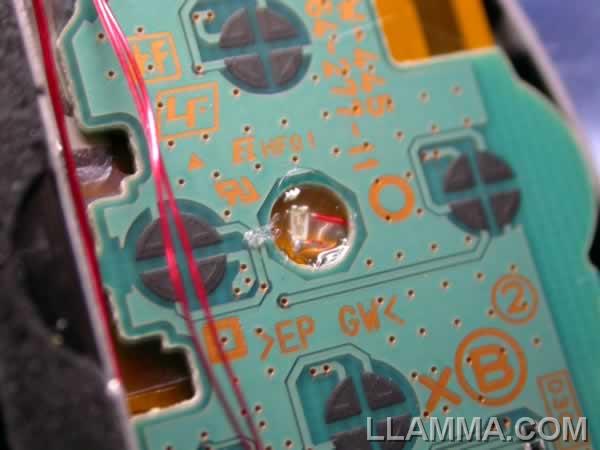

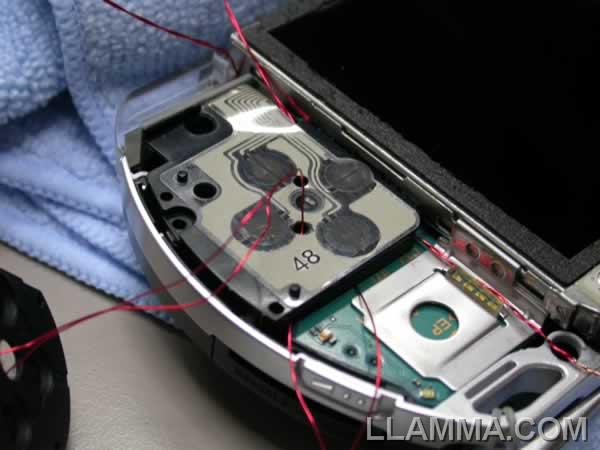

In dem D-Pad werden dann auch noch zwei kleine Löcher gebohrt damit nicht soviel Kabel in der PSP verlegst werden muss.

Auf der anderen Seite wird dann auch eine LED eingebaut. Um es wieder richtig zu fixieren wird es mit Heißkleber aufgefüllt.

Weiter gehts im nächsten Post.



[Gast220111]

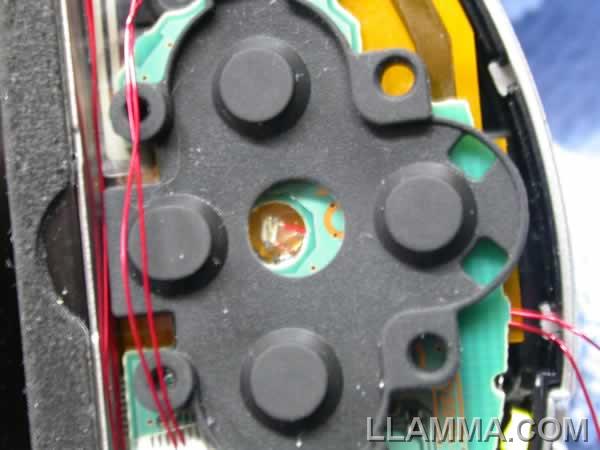

In dem Rubber von dem rechten D-Pad wird dann auch ein kleines Loch geschnitten, damit man die LED dahinter sehn kann.

Früher wurde ein Transistor benutzt, aber statt dessen wird ein Widerstand eingebaut zwischen den Verbindungen,damit die LED's gerade mit soviel Strom versorgt werden um sie zum leuchten zu bringen, also kann auch nichts durchbrennen.

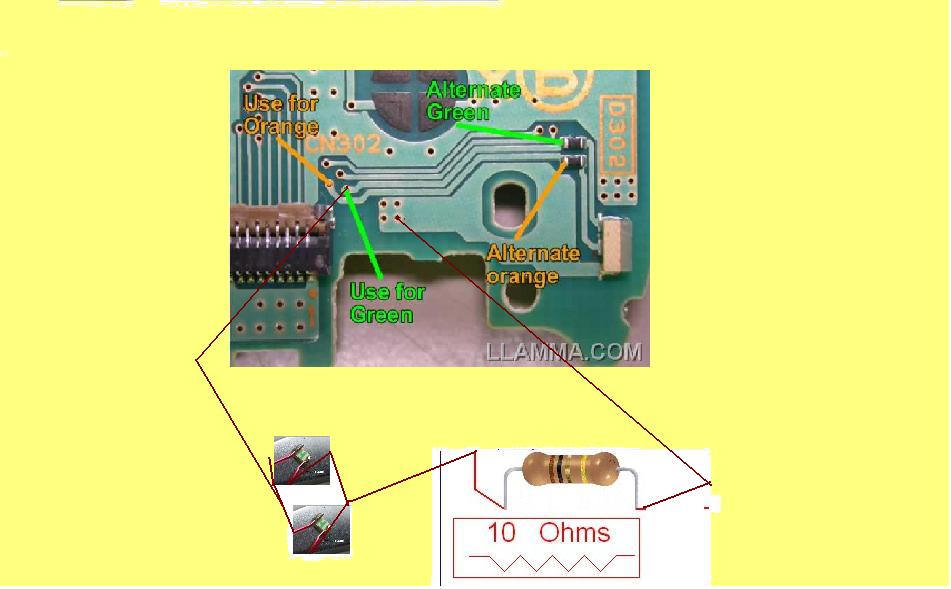

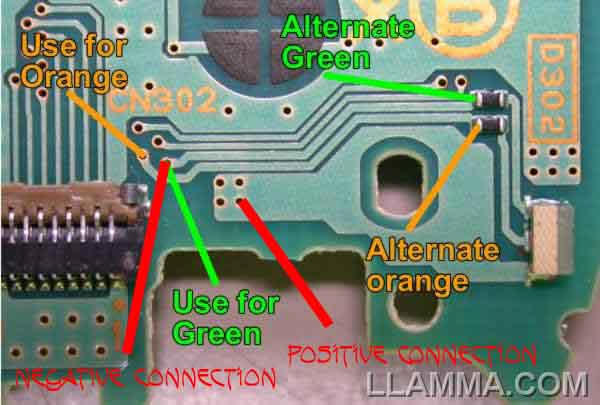

Die Leitungen vom positiven Punkt für die Energie zu einen 10-Ohm-Widerstand laufen lassen, dann mit allen positiven Beine der LED verbinden. Dann von allen negativen LED Beinen zum Erdungspunkt auf dem rechten D-Pad.

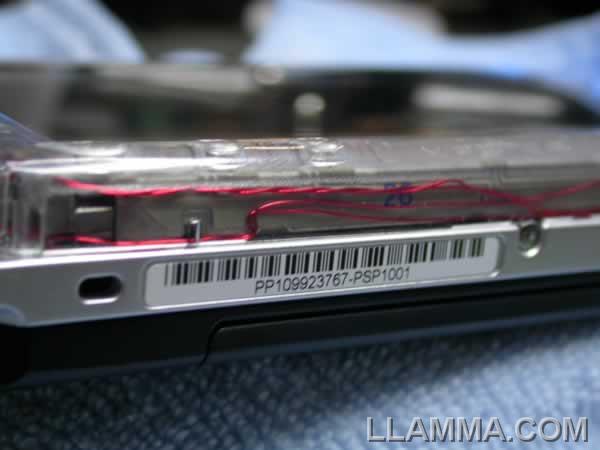

Guck das du am besten die Kabel so kurz wie möglich machst um so platziert zu sparen damit man die PSP noch zuschrauben kann.

So, das war es dann.

Quelle: llamma.com

Und nicht direkt hier rein posten, sondern in die entsprechenden Foren.


mfg ATeKa



[imported_Gameking]

Ich hab da noch was gefunden wie man die LEDs mit dem Hold Schalter ein und ausschalten kann:

BlaueLinie: Poitive Leitung
GrünerPunkt: Wiederstand
RoteLinie: Negative Leitung
WeißePunkte: Leds
RoterKreis: Mit etwas scharfem unterbrochene Leitung auf der Platine(Danach geht deine Hold Funktion nicht mehr aber deine Leds leuchten wenn alles geklappt hat , um sie wieder zu aktivieren einfach zusammen löten)

Eigentlich ist nur die Rote Linie und der Rote kreis wichtig, dann ist noch wichtig das dort wo die zwei roten Drähte zum HOLD schalter gehen das sie sich nicht berühren.
