PC Headset-Adapter für SOCOM und andere Games

So..Nach etlichen nachfragen zu meinem Adapter womit ich mein normales PC-Headset an die PSP anschließen kann damit ich z.B. in Socom Online mitreden oder bei Talkman Vokablen lernen kann hab ich hier jetzt mein Tutorial hierzu mal ins Board gestellt....



Vorallem mit einem anständigen PC-Headset (mit anständigem Bass) ist Socom echt ein Erlebnis mehr!!
Vorallem die Ortung von Schüssen oder Explosionen fällt einem viel leichter mit einem Headset....



(Das TUTORIAL darf NICHT ohne meine Erlaubnis weitergegeben werden!!!
Jeglicher Kontent dieses Tutorials (Bilder + Text) darf nicht kopiert oder übernommen werden!!! Fragt erstmal bei mir nach!!!)

MEIN GEISTIGES EIGENTUM




So.. genug gelabert.... jetzt mal zum TUTORIAL ......


Ich werde versuchen das so ausführlich wie möglich zu machen


____________________________________________________________________

Also zuerst wären hier die nötigen Materalien zu nennen!!!

Zuerstmal der Lötkolben und das Lötzinn !!!!

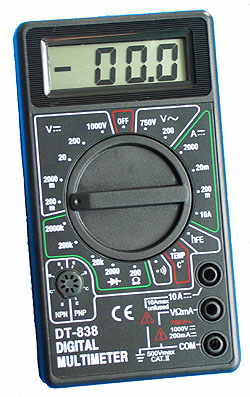

Mässgerät (um den Stromdurchfluss zu messen!!!! ) (braucht ihr abernicht wenn ihr das gleiche Kabel wie ich kauft!!)
Entweder ein Durchflussmessgerät oder ein Multimeter mit einem Strom- DurchflussMesser!

Seitenschneider

Und wenns noch ein bissel professioneller aussehen soll ---> Schrumpfschlauch!!!
Mein schrumpfschlauch war zu eng.. deswegen konnte ichs nict benutzen .. Sonst hätte es geiler ausgesehen!!

Wenn kein Schrumpfschlauch vorhanden ist... dann reicht auch einfach (schwarzes) ISO-Tape !!!

KABELGEDÖNS WELCHES FÜR DEN ADAPTER NÖTIG IST!!

4-Poliger klinkenstecker

Ich habe hier in Hamburg kein einzelnen 4-Poligen klinkensteckr gefunden!!
Deshalb musste ich ein Video-Audio Kabel kaufen welches an der einen Seite halt diesen 4-Poligen klinkenstecker hat!!
Und auf der anderen Seite waren 3 Chinchanschlüsse!
Dieses Kabel findet ihr im ElektronikFachMarkt bei den VideoKabeln !!

So sieht das Kabel aus

hat mich ca. 10 € gekostet!!


Das habe ich dann einfach mit dem Seitenschneider in 2 Hälften geschnitten!!!!

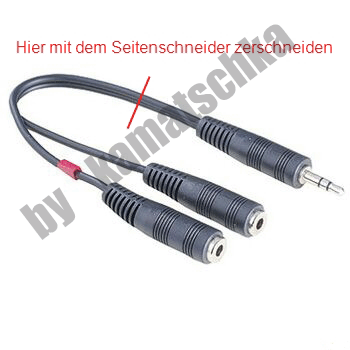

3,5mm Audio Stecker zu 2x 3,5 mm AudioBuchse
Das ist ein Kabel womit man z.B. an einem Mp3 Player dann 2 Kopfhörer anschließen kann!







So.. jetzt schneidet ihr erstmal das Video-Audio Kabel durch und den einen 3,5 mm Audio Adapter an der Markierten stelle!!!

Ihr isoliert jetzt mit dem Seitenschneider die einzelnen Kabel ab!!!

So sollte das dann aussehen wenn es dann fertig zugeschnitten und abisoliert ist!!



KLICKE UM ZU vergrößern!!!



http://img213.imageshack.us/img213/8508/resizedaudiovideokabelan1pm0.gif


Und hier liegt neben dem Video-Audio Kabel der zugeschnittene und abisolierte Audio Adapter!!!




http://img169.imageshack.us/img169/769/zusammengefriemeltresizedddddrc0eu0.gif


Hier nochmal die KLINKENBUCHSE erklärt!!!!!




http://img247.imageshack.us/img247/5884/klinkenbuchseerklrtbm1cf5.gif


(Also.. am bestetn messt ihr eure Kabel mit dem Multimeter aus... da es sein kann das bei euch die Farben anders sind!!)





JETZT KOMMT DAS LÖTEN!!!!!

Und so solltet ihr das erstmal für eure Headset Lautsprecher zusammenlöten!!!!





http://img247.imageshack.us/img247/4237/frlautsprecherce9nd1.gif


Wenn ihr das habt müsst ihr nur noch die andere Klinkenbuchse für das Micro so ranlöten!!!





http://img91.imageshack.us/img91/3884/frmicqz2hb3.gif


So.. jetzt nur noch die einzelnen "freien" Stellen ISOLIEREN!!! SEHR WICHTIG!!!!
ALso mit TAPE wenn ihr kein Schrumpfschlauch parat habt!!!
Jetzt müsst ihr den fertig gebastelten adapter nur noch in die pSP Fernbedienung stecken und euer Headset dementsprechend in die richtigen KlinkenBuchsen stecken!!.... Und dann in SOCOM Lossabbeln!

Markiert noch am besten , falls die beiden Buchsen für das Mic und die Lautsprecher die gleiche farbe haben, einfach mit nem weißen Edding, rotem Tape oder sonstwie damit ihr immer wisst in welche ihr das Micro reinstecken müsst und in welche eure Headset LautsprecherKlinke!!




So sollte es dann ungefähr aussehen...

Die rote Markierung ist dafür da damit ich leichter erkennen kann in welce Buchse ich jetzt den Stecker vom Microfon reinstecken muss!!



So.. eure Meinungen und Fragen dann per PN an mich!!


Achja.. ich könnte noch ein paar dieser Adapter basteln und "bedürftigen" zuschicken!


Mir einfach ne PM schicken oder am beste ICQ (133474008) und dann klären wir alles



VIel Spaß... und man hört sich !!!
