Play Station mit PC-Monitor und Lautsprecher verbinden

Ihr habt 6 Möglichkeiten:

Am Ende der Anleitung könnt ihr sehen welche Kabel ihr benötigt und welche Anschlüsse ihr habt.

VGA-Eingang HD-Fury 1
VGA-Eingang HD-Fury 2
DVI-Eingang ohne HDCP-Unterstützung
DVI-Eingang mit HDCP-Unterstützung
HDMI-Eingang & Integrierte Lautsprecher
HDMI-Eingang & Externe Lautsprecher

1. Möglichkeit:
VGA-Eingang HD-Fury 1 (Audio & Video getrennt)

Ihr benötigt (Video):
HDMI zu DVI Kabel
HD-Fury mit VGA Verlängerung

Ihr benötigt (Audio):
Chinch zu 3,5mm Klinke
3,5mm Klinke Buchse zu Buchse
AV-Kabel der PS 1,2 oder 3

So geht ihr vor (Video):
HDMI zu DVI Kabel in die Play Station -> HD-Fury mit VGA Verlängerung -> Monitor

So geht ihr vor (Audio):
AV Kabel in die Play Station -> Roten & Weissen Chinch Stecker in den Chinch zu 3,5mm Klinke -> 3,5mm Klinke Buchse zu Buchse -> PC-Lautsprecher

Zur Info: Bei Chinch-Verbindungen, Rot zu Rot, Weiss zu Weiss und Gelb (Video) frei lassen.

PS3 Einstellungen:
PS3 einschalten -> Belegter HDMI-Port wird erkannt -> Bestätigen
Sound-Einstellungen -> Audio-Ausgangs-Einstellungen -> SCART/AV/MULTI

Optional könnt ihr mit der Auflösung spielen: 720, 1800i/p (Auf vollständig angezeigtes Bild achten)

2. Möglichkeit:
VGA-Eingang HD-Fury 2 (Audio & Video zusammen)

Ihr benötigt:
HDMI-Kabel
VGA-Verlängerung
HD-Fury 2

So geht ihr vor:
HDMI-Kabel in die PS3 -> HD-Fury 2 Stecker -> VGA-Verlängerung -> Monitor
Klinkestecker der PC-Lautsprecher in HD-Fury 2 Stecker

PS3 Einstellungen:
PS3 einschalten -> Belegter HDMI-Port wird erkannt -> Bestätigen
Sound-Einstellungen -> Audio-Ausgangs-Einstellungen -> HDMI

Optional könnt ihr mit der Auflösung spielen: 720, 1800i/p (Auf vollständig angezeigtes Bild achten)

3. Möglichkeit:
DVI-Eingang ohne HDCP-Unterstützung

Ihr benötigt:
VGA zu DVI Adapter

So geht ihr vor:
Gleiche Vorgehensweise wie die ersten zwei Möglichkeiten, allerdings wird ein VGA zu DVI-Adapter benötigt

PS3 Einstellungen:
Gleiche Vorgehensweise wie die ersten zwei Möglichkeiten

Optional könnt ihr mit der Auflösung spielen: 720, 1800i/p (Auf vollständig angezeigtes Bild achten)

4. Möglichkeit:
DVI-Eingang mit HDCP-Unterstützung

Ihr benötigt (Video):
HDMI zu DVI Kabel

Ihr benötigt (Audio):
Chinch zu 3,5mm Klinke
3,5mm Klinke Buchse zu Buchse

So geht ihr vor (Video):
HDMI zu DVI Kabel in die PS3 -> DVI-Stecker in den Monitor

So geht ihr vor (Audio):
AV Kabel in die Play Station -> Roten & Weissen Chinch Stecker in den Chinch zu 3,5mm Klinke -> 3,5mm Klinke Buchse zu Buchse -> PC-Lautsprecher

Zur Info: Bei Chinch-Verbindungen, Rot zu Rot, Weiss zu Weiss und Gelb (Video) frei lassen.

PS3 Einstellungen:
PS3 einschalten -> Belegter HDMI-Port wird erkannt -> Bestätigen
Sound-Einstellungen -> Audio-Ausgangs-Einstellungen -> SCART/AV/MULTI

Optional könnt ihr mit der Auflösung spielen: 720, 1800i/p (Auf vollständig angezeigtes Bild achten)

5. Möglichkeit:
HDMI-Eingang & Integrierte Lautsprecher

Ihr benötigt:
HDMI-Kabel

So geht ihr vor:
HDMI-Kabel in die PS3 -> HDMI-Stecker in den PC-Monitor

PS3 Einstellungen:
PS3 einschalten -> Belegter HDMI-Port wird erkannt -> Bestätigen
Sound-Einstellungen -> Audio-Ausgangs-Einstellungen -> HDMI

Optional könnt ihr mit der Auflösung spielen: 720, 1800i/p (Auf vollständig angezeigtes Bild achten)

6. Möglichkeit:
HDMI-Eingang & Externe Lautsprecher

Ihr benötigt (Video):
HDMI-Kabel

Ihr benötigt (Audio):
Chinch zu 3,5mm Klinke
3,5mm Klinke Buchse zu Buchse

So geht ihr vor (Video):
HDMI-Kabel in die PS3 -> HDMI-Stecker in den PC-Monitor

So geht ihr vor (Audio):
AV Kabel in die Play Station -> Roten & Weissen Chinch Stecker in den Chinch zu 3,5mm Klinke -> 3,5mm Klinke Buchse zu Buchse -> PC-Lautsprecher

Zur Info: Bei Chinch-Verbindungen, Rot zu Rot, Weiss zu Weiss und Gelb (Video) frei lassen.

PS3 Einstellungen:
PS3 einschalten -> Belegter HDMI-Port wird erkannt -> Bestätigen
Sound-Einstellungen -> Audio-Ausgangs-Einstellungen -> SCART/AV/MULTI

Optional könnt ihr mit der Auflösung spielen: 720, 1800i/p (Auf vollständig angezeigtes Bild achten)

Kabel und Stecker:

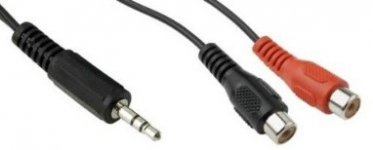

Chinch zu 3,5mm Klinke:
Anhang anzeigen 1476

3,5mm Klinke Buchse zu Buchse:
Anhang anzeigen 1427

AV Kabel Play Station:
Anhang anzeigen 1428

HDMI-Kabel:
Anhang anzeigen 1429

HDMI zu DVI Kabel:
Anhang anzeigen 1430

VGA-Verlängerung:
Anhang anzeigen 1431

VGA zu DVI Adapter:
Anhang anzeigen 1432

HD-Fury mit VGA-Verlängerung:
Anhang anzeigen 1433

HD-Fury 2:
Anhang anzeigen 1434

Eure möglichen Anschlüsse am PC-Monitor:
VGA-Anschluss:
Anhang anzeigen 1435

DVI-Anschluss:
Anhang anzeigen 1436

HDMI-Anschluss:
Anhang anzeigen 1437



[TimTIm]

hm weiß das einer genau?

ja des geht =)



[tOfFEL]

Also danke noch mal an das Tutorial hier.
Ich hab beide Dinge bestellt. einmal dieses rot-weiß Kabel und diese Silberne Buchse und dieses Billig Teil für 1,78€

nun dieses Billigteil will bei mir nicht funktionieren dafür funktionieren die anderen beiden Teile perfekt =).
Als DVI-HDMI Kabel habe ich eins bei Ebay für 7,77€ gekauft =)



[hans128]

@jebem
bei einem Komponentenkabel kommt doch ein analoges Signal raus, also könnte man sich den HD Fury sparen, oder?



[gecko_87]

Problem wegen HDCP

Hey Leute,

mal eine Frage. Bei der 3. Möglichkeit "DVI ohne HDCP Unterstützung" braucht man dann nicht trotzdem so ein HD Fury?
Mein Problem ist folgendes. Ich habe einen etwas älteren LCD Monitor von BENQ bekommen. Diesen wollte ich jetzt an meine PS3 anschließen. Die Qualität dabei ist mir garnicht so wichtig, weil ich nur E Drums mit Rockband zocken will. Der Monitor hat VGA und nen DVI Eingang. Ich habs mit HDMI auf DVI probiert und nur Schwarzes Bild bekommen. Ich gehe mal davon aus das er dieses HDCP nicht unterstützt. Wenn ich den Monitor jetzt über VGA anschließe, übergeh ich dann das HDCP oder wie soll ich es am besten machen???
Würde theoretisch so was hier http://www.amazon.de/Adapter-Kabel-Buchse-Cinch-Stecker/dp/B001A64FE0/ref=pd_bxgy_ce_img_c auch reichen?

Wäre nett wenn ihr mir helfen könntet!!

viele Grüße

Thomas



[hans128]

Teils teils, Es gibt DVI-I (analoge + digitale Signale) und DVI-D (nur digitale Signale). Bei DVI-I brauchst du keinen, bei DVI-D ohne HDCP kannst du es eh vergessen (Mein Problem) Das gilt aber nur für YUV.

So geht ihr vor:

Gleiche Vorgehensweise wie die ersten zwei Möglichkeiten, allerdings wird ein VGA zu DVI-Adapter benötigt

Wer lesen kann ist klar im Voteil

Über YUV an VGA anschließen gibt keine Probleme. Über HDMI brauchst du einen HD-Fury, weil es ein digitales Signal ist.
